某輪轂制造廠在生產過程中，由于諧波量較大，無功補償裝置不能正常使用，經常性燒毀，導致每月承受電力公司的罰款該企業的某月電費清單如表5和表6所示，由表5和表6可知，由于功率因數的不足，產生了調整電價。

針對該廠的實際情況，安排了運行狀態的電能質量檢測。所帶負載主要有包裝機、鉆孔機、預熱爐、沖擊試驗機、疲勞試驗機、照明等。其中1#～8#變壓器均為1600kVA現場生產過程中出現PLC精密控制車床芯片燒毀，電容器組不能工作等現象，經檢測發現相線諧波電流非常大推測由生產使用的非線性生產設備工作時產生的諧波干擾造成非線性負載使用時會產生大量諧波，諧波的存在可能會導致配電系統其他設備在使用中出現:
(1)變壓器斷路器噪音大，母排線纜發熱明顯;
(2)無功補償柜中的電容器組機械振動，易燒毀;
(3)精密控制設備受干擾燒毀;

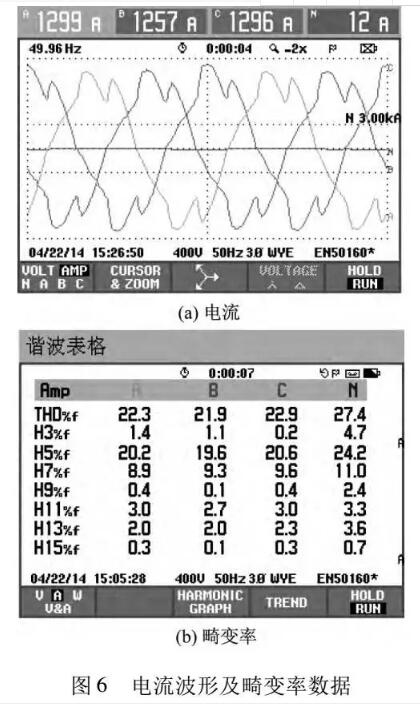

(4)保護裝置誤動作檢測變壓器低壓側獲得數據，電流波形及畸變率數據如圖6所示。

(1)測量時的系統電流約為1274A，三相電流相對平衡，最高峰時電流可達1800A，相電壓值可達233V，在國標允許值范圍內。
(2)由功率圖可以得出負載此階段功率因數非常低，只有0．58，視在功率855．3kVA有功功率507．4kW。
(3)電壓波形有明顯的毛刺畸變現象
(4)電流波形畸變非常明顯，出現馬鞍形，畸變嚴重。
(5)總電流畸變率在測試過程中最高為22.9%;5次7次畸變率非常高，諧波相對基波比例分別為20.6%、9.6%;電流總畸變率為22.9%此階段的諧波電流可根據:

根據以上獲得的數據，在現場對每臺變壓器低壓側進行改造，配置有源濾波300A，將有效降低諧波含量到國標允許值范圍內(電壓畸變率小于5%)和動態的SVG型混合無功補償800kvar，提高功率因數到0.96以上。
